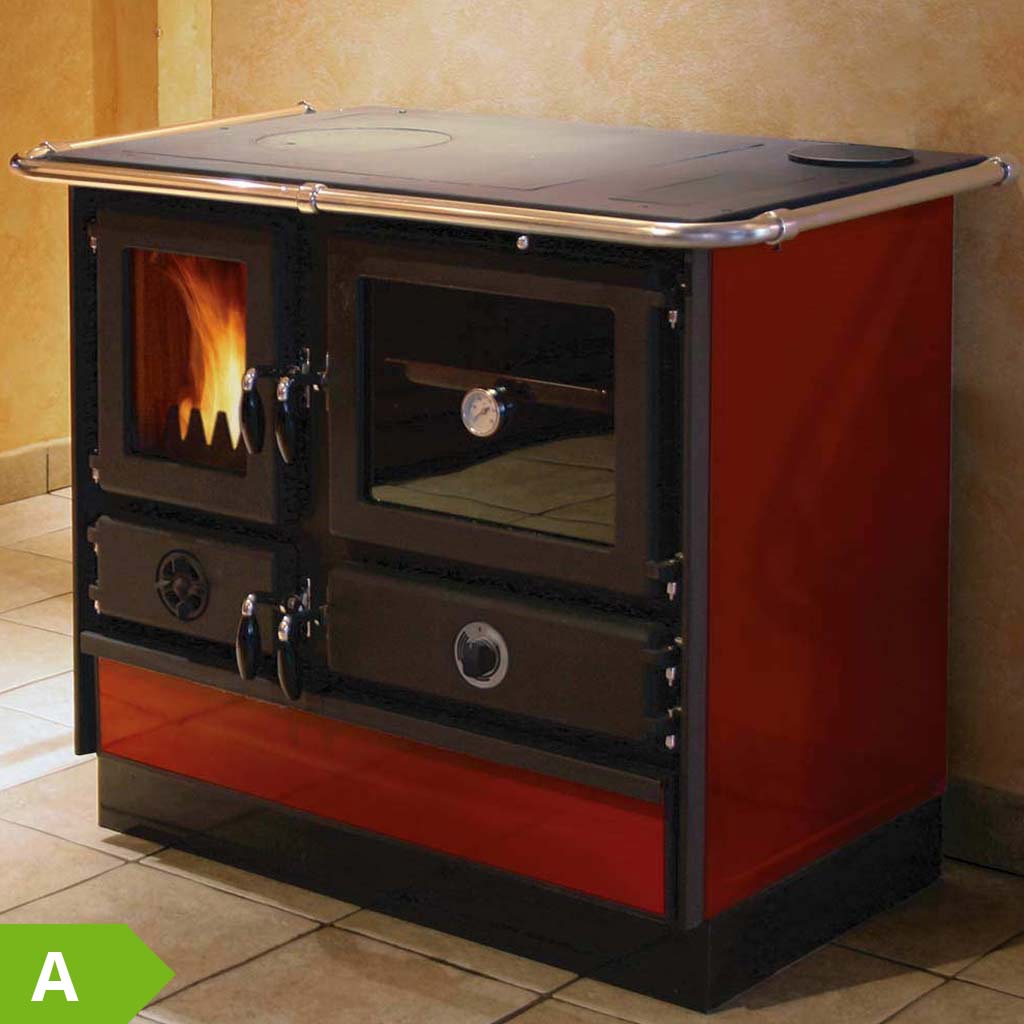

Was macht den wasserführenden Küchenherd Martha aus?

Dieser wasserführende Küchenofen besitzt einen Wasser Zu- und Ablauf sowie einen Wärmetauscher. Zu- und Ablauf des Ofens (1″) werden an das Heizungssystem angeschlossen. Abgekühltes Heizungswasser fließt durch den Wärmetauscher in der Brennkammer und wird erhitzt. Das heiße Wasser fließt dann wieder in das Rohrnetz und damit in Heizkörper, Dusche, etc. Ihr Heizungskessel muss somit entweder weniger oder überhaupt gar kein Wasser mehr erhitzen. (besonders effektiv in der Übergangszeit!) Mit diesem Kaminofen vom Hersteller Juhnberg bringen Sie gemütliches Flammenspiel direkt in Ihre Wohnung und heizen dazu auch noch kostensparend und umweltfreundlich.

Qualität vom Hersteller Juhnberg

• erfüllt die Anforderungen an Emissionsgrenzwerte sowie Mindestwirkungsgrad nach 1. Bundesimmisionsschutzverordnung Stufe 2.
• erfüllt die Anforderungen der Ökodesign Verordnung 2022 (EU) 2015/1185
• EN 12815 geprüft, CE-Zeichen vorhanden
• Juhnberg Qualitätsprodukte zeichnen sich durch die Verwendung ausgesuchter Materialien im Zusammenspiel mit guter Verarbeitung aus und werden Sie immer wieder auf ein Neues begeistern.
• bundesweite Ersatzteilversorgung

Abmessungen

• Maße: (B x H x T in cm) ohne Reling: 95 x 85 x 60
• Maße: (B x H x T in cm) mit Reling: 107 x 85 x 65,5
• Maße der Backröhre: (B x H x T in cm) 35 x 27 x 47
• Maße des Feuerraums: (B x H x T in cm) 27 x 27 x 35
• Rohranschluss: 150mm

Highlights

• Wärmetauscher mit 11 Litern Wasserinhalt
• Das Wasser wird auf dem Weg von unten (blau) nach oben (rot) erhitzt.
• Bei Nennwärmeleistung werden 10kW an das Wasser des Heizungssystems abgegeben und 4kW in Form von erwärmter Luft und Strahlungswärme in den Raum.

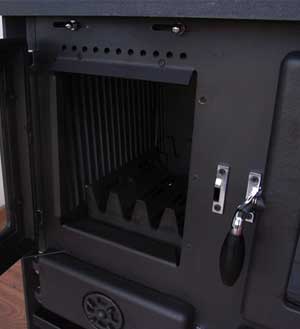

• Der Brennraum ist komplett aus Grauguss gefertigt und somit unzerstörbar. Schamott- oder Vermiculite-Steine werden gar nicht erst benötigt!

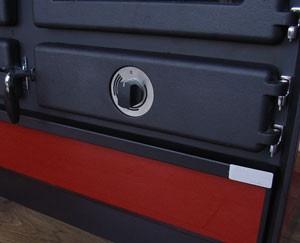

• Verbrennungsluft-Automatik
  Über diesen Drehschalter kann die Wärmeleistung des Juhnberg Martha eingestellt werden. Der Ofen regelt nun in Abhängigkeit von der Temperatur entsprechend die Verbrennungsluftzufuhr über eine Klappe auf der Rückseite.
  Messfühler kalt = mehr Luft,
  Messfühler warm = weniger Luft.
  Der Abbrand im Ofen erfolgt somit stets bei höchstmöglichem Wirkungsgrad und geringer CO-Emission.
• unten im Bild: auf Rollen gelagerter Vollauszug im unteren Teil des Ofens
• genug Stauraum für Töpfe, Backbleche, Holzscheite, Briketts etc.

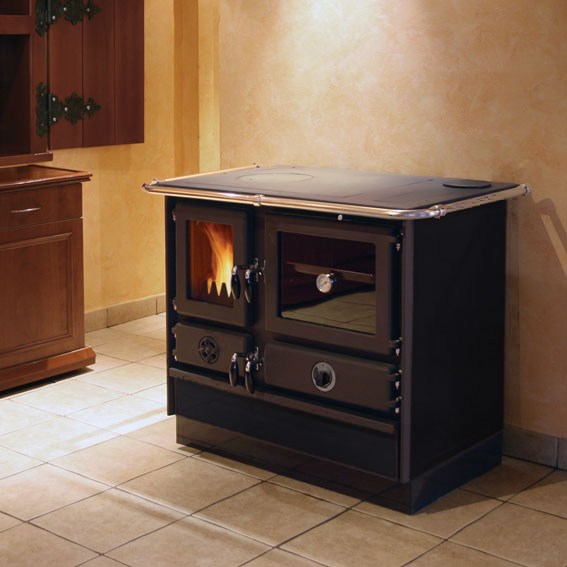

• auch in schwarz erhältlich
• auch mit Rohrabgang und Backofen links verfügbar
• Rohrabgang wahlweise auf der Rückseite, oder direkt von der Herdplatte nach oben
• Der Korpus ist hochwertig mehrschicht-emailliert. Die Emaillie ist hitzebeständig, sieht auch in Jahren noch gut aus und ist einer herkömmlichen, preiswerteren Einbrennlackierung sicher vorzuziehen.
• herausnehmbarer Aschenkasten
• 14 kW Nennwärmeleistung
• Tür und Glasscheibe sind sorgfältig gedichtet. Der Ofen darf auch an mehrfachbelegten Schornsteinen angeschlossen werden.
• An dem linken Drehregler kann die Primärluft eingestellt werden. (Ideal beim Anheizen!)
• solide 200kg schwere Konstruktion aus Grauguss und Schmiedestahl, die Ihnen auch in vielen Jahren noch Freude bereiten wird

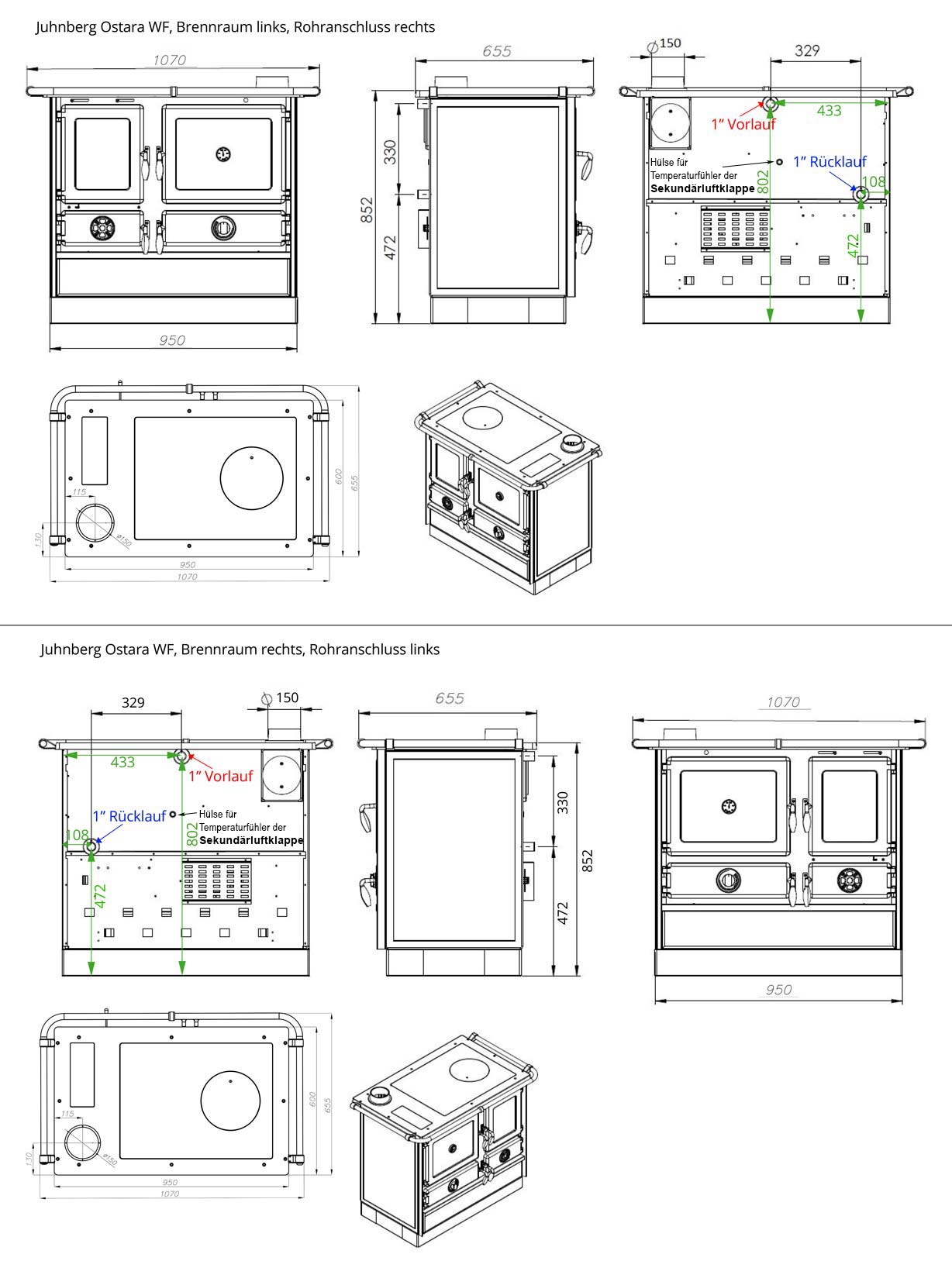

• Abmessungen (B x H x T in cm):
• ohne Geländer: 95 x 85 x 60
• mit Geländer: 107 x 85 x 65,5
• XXL Fenster aus hitzebeständigem Spezialglas
• Der Ofen verfügt über ein ausgeklügeltes Luftströmungssystem, das eine kontinuierliche Verbrennung erlaubt und die Scheibe weitestgehend rußfrei hält.
• die Wände der Backröhre sind hochwertig emailliert (hält ewig und ist einfach zu reiningen)
• Das Backblech (im Lieferumfang enthalten) wird für längs in den Ofen geschoben. Sie sehen auf dem Bild also die schmalere Seite des Blechs.

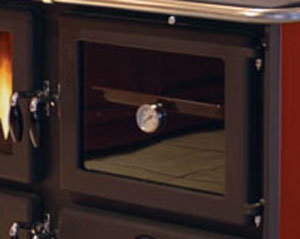

• Auf dem Thermometer können Sie bequem die Temperatur im Inneren der Backröhre ablesen
• integrierter Zugregler:
  Mit dem herausziehbaren Hebel (an der Vorderseite, über der Backröhre) wird ein Schieber geöffnet oder geschlossen. Im geschlossenen Zustand wird der Luftabzug begrenzt und die heißen Abgase umströmen die Backröhre von 5 Seiten. (Kochen, Backen & Heizen, maximale Wärmeabgabe in den Raum) Im geöffneten Zustand wird die Backröhre nicht umströmt (schnelles Kochen / Heizen, minimale Wärmeabgabe in den Raum).
• Maße der Backröhre: (B x H x T in mm) 350 x 270 x 470
• wird von 5 Seiten mit heißer Luft umspült – vollwertige Backfunktion!
• zwei-Schicht-verchromte Reling
• 15mm dicke Herdplatte aus massivem Grauguss

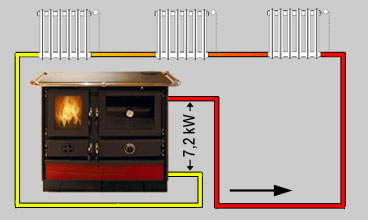

• a) Einbindung in bestehendes Heizungssystem
  Ihr Heizkessel muss weniger oder gar nicht zuheizen und spart Gas bzw. Öl. (Die Darstellungen sind vereinfacht. Je nach Aufbau Ihres Heizungssystems benötigen Sie eine Umwälzpumpe, ein Ausdehnungsgefäß, und eventuell weitere Bauteile.)

• b) Einbindung als alleiniger Heizkessel
  Der Martha kann auch als alleiniger Heizkessel eingesetzt werden. (Die Darstellungen sind vereinfacht. Je nach Aufbau Ihres Heizungssystems benötigen Sie eine Umwälzpumpe, ein Ausdehnungsgefäß, und eventuell weitere Bauteile.)

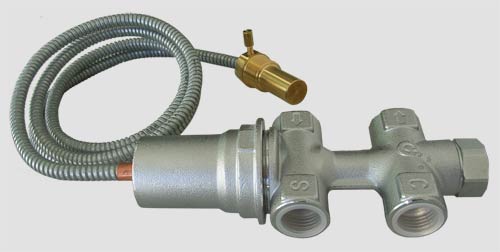

Doppelte thermische Ablaufsicherung Caleffi 544400 1/2″ für 189,00 €

Die thermische Ablaufsicherung mit zweifacher Fühlersicherung verhindert im Notfall eine Überhitzung und schützt Ihren Ofen und Ihr Heizungssystem. Vom Anschluss eines Kaminofens an das Heizungssystem mit einer billigen einfachen, bzw. sogar ohne jegliche therm. Ablaufsicherung wird UNBEDINGT abgeraten! Zur doppelten thermischen Ablaufsicherung Caleffi 544400 1/2“

Technische Daten

• Mindestabstand zu brennbaren Bauteilen: 50cm nach hinten, 50cm zur Seite, 80cm nach vorn

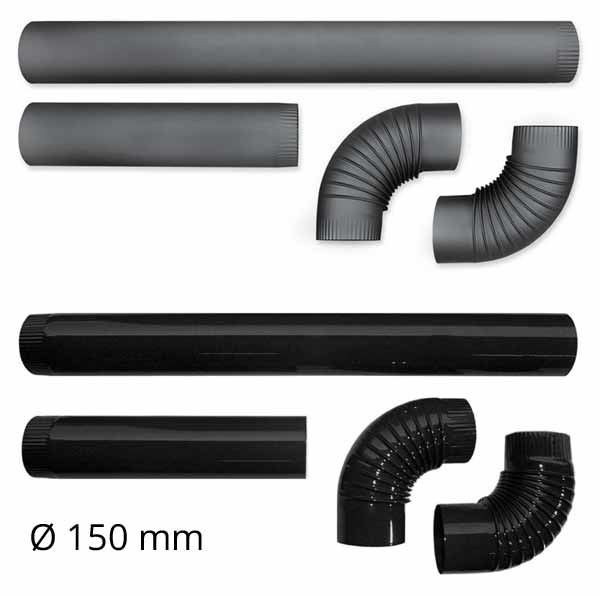

• Rohranschluss 150mm. Ein kurzer 150mm Rohrstutzen ist im Lieferumfang enthalten. Auf diesen wird das passende Ofenrohr einfach aufgesteckt.
• Der Herd ist raumluftabhängig.
• Herd für feste Brennstoffe
• geeignetes Brennmaterial: Scheitholz, Braunkohlebriketts
• Nennwärmeleistung: 14 kW (10 kW Wasser, 4 kW Luft)
• Leistungsbereich: 5 bis 15 kW
• Die an Wasser bzw. Luft abgegebene Wärme hängt stark von den Bedinungen vor Ort ab: Temperatur-Differenz Vorlauf-Rücklauf, verfeuerte Brennstoffmenge pro Stunde, Einstellung des Zugreglers (langer Abgasweg um die Backröhre = mehr Wärmeabgabe in den Raum, oder kurzer Abgasweg = weniger Wärmeabgabe in den Raum, etc.)
• Energieeffizienzklasse: A
• Wirkungsgrad: > 75,0 %
• Mittlere Abgastemperatur bei Nennwärmeleistung: 285 °C
• erforderlicher Förderdruck bei Nennwärmeleistung: 12 Pa
• Abgasmassenstrom bei Nennwärmeleistung: 14,2 g/s
• Mittlerer CO-Gehalt der Abgase: < 1500 mg/m³
• Staubemission nach BImschV: < 40 mg/m³
• Der Ofen muss bei Inbetriebnahme an das Heizungssystem angeschlossen sein. Ein Betrieb ohne Wasseranschluss ist nicht möglich, da der Wärmetauscher sonst beschädigt würde.

Tatsächliche Heizleistung

• Die unter Prüfbedingungen ermittelte Nennwärmeleistung beträgt 14kW.
• Die tatsächliche Heizleistung ist abhängig von der verbrannten Brennstoffmenge pro Stunde.
  • Beispiel 1: In einer Stunde werden 4,7 kg Holz mit einem Brennwert von 4 kWh/kg mit 75 % Wirkungsgrad verbrannt: Tatsächliche Heizleistung = 4,7 kg x 4 kWh/kg x 0,75 = 14,1 kWh
  • Beispiel 2: In einer Stunde werden 1,7 kg Holz mit einem Brennwert von 4 kWh/kg mit 88 % Wirkungsgrad verbrannt: Tatsächliche Heizleistung = 1,7 kg x 4 kWh/kg x 0,75 = 5,1 kWh
